Как PostgreSQL хранит данные: Физическая структура

Каждая таблица в PostgreSQL — это не просто логическая структура, а сложный физический “пазл” из 8-КБ страниц, где порядок байтов решает всё: от скорости запросов до размера диска.

Давайте рассмотрим небольшой пример:

SELECT PG_COLUMN_SIZE(TRUE); -- 1 байт
SELECT PG_COLUMN_SIZE(1::INT); -- 4 байта
SELECT PG_COLUMN_SIZE(''::TEXT); -- 4 байта
SELECT PG_COLUMN_SIZE(gen_random_uuid()); -- 16 байт

Пока что все идет хорошо, давайте попробуем объеденить два значения и посмотрим, что имзменится:

SELECT PG_COLUMN_SIZE(1::INT, 1::INT); -- ERROR: function pg_column_size(integer, integer) does not exist

К сожалению, так сделать нельзя и нужно объеденить значения в строку:

SELECT PG_COLUMN_SIZE(ROW(1::INT, 1::INT)); -- 32 байта

Откуда взялось 32 байта, ведь должно было быть 8? Все дело в заголовке страницы:

SELECT PG_COLUMN_SIZE(ROW()); -- 24 байта
SELECT PG_COLUMN_SIZE(ROW(1::INT, 1::INT)) - 24; -- 8 байт

Теперь все сходится – ROW (24B) + INT (4B) + INT (4B) = 32 байта, успех! Давайте смотреть дальше:

SELECT PG_COLUMN_SIZE(ROW (1::INT, TRUE)) - 24; -- 5 байт
SELECT PG_COLUMN_SIZE(ROW (TRUE, 1::INT)) - 24; -- 8 байт

Почему 4 + 1 ≠ 1 + 4? На самом деле равно, но тут и начинается самое интересное – паддинги, перед INT нужно добавить 3 байта, чтобы он был выровнен. Давайте разбираться, как это устроено и почему так работает.

Страницы

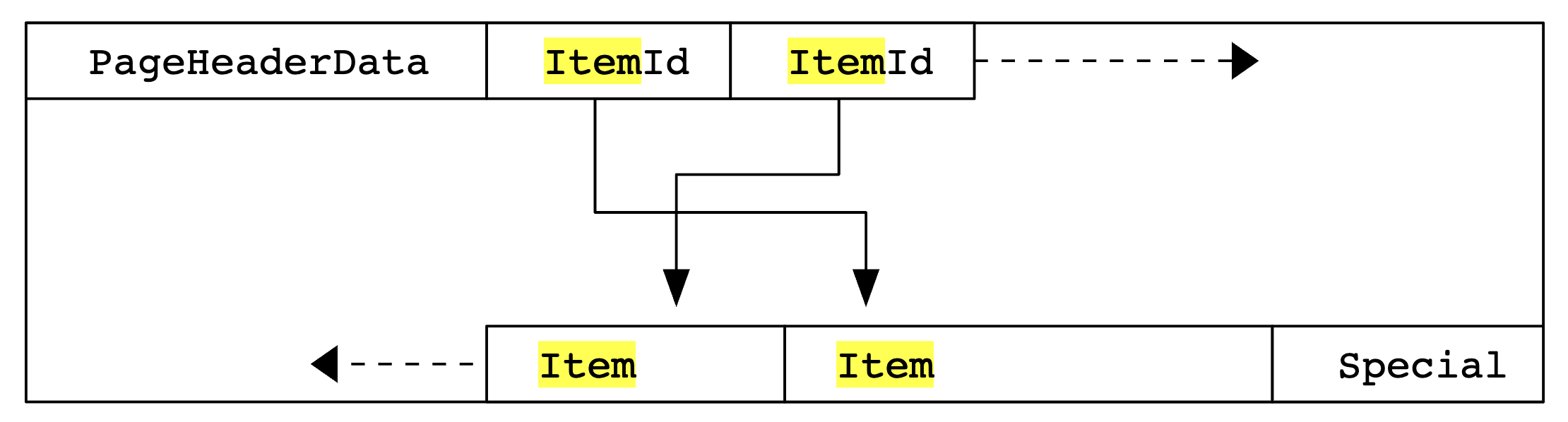

В PostgreSQL страница (или блок) - это единица хранения данных фиксированного размера, обычно 8 КБ, на которой хранятся записи таблицы или индексы. PostgreSQL считывает и записывает данные на диск страницами. Каждая таблица и индекс в базе данных состоит из набора страниц.

• Все данные хранятся в блоках по 8 KB (по умолчанию), но можно увеличить до 32 KB.
• Каждая страница содержит:
  • Данные заголовка страницы (24 байта): LSN, флаги, указатели на свободное пространство.
  • Данные идентификаторов элементов: Массив идентификаторов, указывающих на фактические элементы. Каждый идентификатор представляет собой пару «смещение, длина» и занимает 4 байта.
  • Элементы: Сами элементы данных как таковые.
  • Свободное пространство: Незанятое пространство. Новые идентификаторы элементов размещаются с начала этой области, сами новые элементы — с конца.
  • Специальное пространство: Специфические данные метода доступа. Для различных методов хранятся различные данные. Для обычных таблиц таких данных нет.

Выравнивание и паддинг: Физика хранения

В PostgreSQL границы выравнивания для типов данных определяются размером данных в байтах. PostgreSQL автоматически выравнивает данные в памяти для повышения эффективности доступа. Основные типы данных, такие как integer, bigint, real, double precision и другие, имеют фиксированный размер и, следовательно, фиксированное выравнивание.
Целочисленные типы:

• smallint: 2 байта, выравнивание по 2 байтам.
• integer: 4 байта, выравнивание по 4 байтам.
• bigint: 8 байт, выравнивание по 8 байтам.

Числа с плавающей точкой:

• real: 4 байта, выравнивание по 4 байтам.
• double precision: 8 байт, выравнивание по 8 байтам.

Строковые типы:

• char(n): выравнивается по размеру n, но на практике может быть выровнено до ближайшего большего кратного 4, если n меньше 4.
• varchar(n): выравнивается по размеру n, но на практике может быть выровнено до ближайшего большего кратного 4, если n меньше 4.
• text: выравнивается по размеру, зависящему от реализации, но обычно по 4 байтам.

Дата и время:

• date: 4 байта, выравнивание по 4 байтам.
• time: 8 байт, выравнивание по 8 байтам.
• timestamp: 8 байт, выравнивание по 8 байтам.

Другие типы:

• boolean: 1 байт, выравнивание по 1 байту.
• bytea: выравнивается по размеру, но на практике может быть выровнено по 4 байтам.

Механизм паддинга:
Если данные не выровнены, PostgreSQL добавляет пустые байты:

SELECT PG_COLUMN_SIZE(ROW(TRUE, 1::SMALLINT, 1::BIGINT)) - 24; -- 16 байт

Пошаговое расположение данных:

1. Стартовая позиция:

• Адрес 0 (начало строки после 24-байтного заголовка).

2. BOOL (1 байт):

   Адрес 0: [ BOOL ]
   Текущая позиция → 1


3. SMALLINT (2 байта, выравнивание 2):

• Требует адреса, кратного 2.
• Ближайший подходящий адрес → 2 (текущая позиция 1 не подходит).
• Добавляем 1 байт паддинга:

  Адрес 0: [ BOOL ]
  Адрес 1: [ PADDING (1) ]  ← выравнивание для smallint!
  Адрес 2: [ SMALLINT (байт 1) ]
  Адрес 3: [ SMALLINT (байт 2) ]
  Текущая позиция → 4


4. BIGINT (8 байт, выравнивание 8):

• Требует адреса, кратного 8.
• Ближайший подходящий адрес → 8 (текущая позиция 4 не подходит).
• Добавляем 4 байта паддинга:

  Адрес 0: [ BOOL ]
  Адрес 1: [ PADDING (1) ]
  Адрес 2: [ SMALLINT (байт 1) ]
  Адрес 3: [ SMALLINT (байт 2) ]
  Адрес 4: [ PADDING (4) ]  ← выравнивание для bigint!
  Адрес 8: [ BIGINT (байты 8-15) ]
  Текущая позиция → 16


Итого: 1 (bool) + 1 (паддинг) + 2 (smallint) + 4 (паддинг) + 8 (bigint) = 16 байт

TOAST: Хранение “толстых” данных

Когда длина строки в PostgreSQL превышает примерно 2 КБ, система автоматически использует механизм “TOAST” (The Oversized-Attribute Storage Technique) для оптимизации хранения. TOAST сжимает или перемещает большие значения полей в отдельную таблицу, оставляя в основной таблице лишь указатель на данные.

Стратегии хранения:

SELECT attname, attstorage
FROM pg_attribute
WHERE attrelid = 'table_name'::regclass;

• p (plain): запрет TOAST
• e (external): без сжатия
• m (main): сжатие в основной таблице
• x (extended): сжатие + вынос (по умолчанию для TEXT/JSONB)

Преимущества TOAST:

1. Эффективное использование пространства – позволяет хранить большие объемы данных, не перегружая основную таблицу.
2. Оптимизация производительности – запросы к данным, которые не используют большие значения, могут быть выполнены быстрее, так как не нужно обращаться к таблице TOAST.

Оптимальный порядок

-- Неоптимизированная
CREATE TABLE bad_table (
  id serial,            -- 4 байта (после int идет padding)
  notes text,           -- 4 + длина (выравнивание 4)
  created_at timestamp, -- 8 байт
  is_active bool        -- 1 байт
);

-- Оптимизированная
CREATE TABLE good_table (
  created_at timestamp, -- 8 (начало с адреса 0)
  id serial,            -- 4 (адрес 8)
  notes text,           -- 4 + длина (адрес 12)
  is_active bool        -- 1 (адрес 16+длина notes)
);

Результат для 1M строк:

SELECT
  pg_size_pretty(pg_total_relation_size('bad_table')) AS bad,   -- 57 MB
  pg_size_pretty(pg_total_relation_size('good_table')) AS good; -- 50 MB
                                                                -- экономия 14%

Важно:

• Выравнивание может немного увеличить размер таблицы, но обычно это незначительно.
• Эффект от выравнивания наиболее заметен при работе с большими таблицами и сложными запросами.
• В большинстве случаев нет необходимости специально настраивать выравнивание, так как PostgreSQL делает это автоматически.

Влияние порядка колонок на производительность SELECT и UPDATE

Как PostgreSQL читает данные (fastgetattr):

• Для каждой таблицы кэширует смещения (offsets) полей.
• При запросе поля использует формулу: attribute_offset = offset_0 + (attribute_id * attribute_size)
• Для переменных полей (text, jsonb) использует TOAST-указатели.

SELECT

1. Уменьшение размера страниц
   Оптимизированный порядок колонок сокращает размер строк → больше строк помещается в 8KB страницу:

   • До оптимизации: 100 строк/страницу
   • После: 120 строк/страницу (+20%)

   Меньше страниц нужно читать для тех же данных → ускорение full scan.

2. Лучшая локальность данных
   Часто запрашиваемые колонки группируются → меньше обращений к разным участкам памяти:

   SELECT id, created_at FROM table_name; -- Все колонки рядом


   Кэш CPU используется эффективнее.

3. Снижение нагрузки на TOAST
   Крупные поля (TEXT, JSONB) в конце таблицы → не читаются при запросах без них:

   -- Если payload в конце, этот запрос не загружает TOAST:
   SELECT id, created_at FROM table_name;


   Кэш CPU используется эффективнее.

UPDATE

1. Уменьшение размера WAL
   Меньший размер строк → меньше данных пишется в журнал транзакций:

   • Обновление строки 100 байт vs 70 байт → экономия 30% в WAL

2. HOT-обновления (Heap Only Tuple)
   Если обновляются поля без индексов и новая версия помещается на ту же страницу:

   -- Статус без индекса + оптимизированный размер строки
   UPDATE table_name SET status = 'NEW' WHERE id = 100;


   Не требуется обновлять индексы.

3. Снижение вероятности TOAST-обновлений
   Крупные поля в конце → их обновление не затрагивает основную строку:

   -- Обновление JSONB не перезаписывает всю строку
   UPDATE table_name SET payload = '{"new":true}' WHERE id = 100;


4. Меньше блокировок
   Короткие операции UPDATE → меньше времени удерживаются эксклюзивные блокировки.

Небольшое дополнене по UPDATE

Давайте возьмем нашу таблицу good_table и заполним ее данными:

INSERT INTO good_table (created_at, id, notes, is_active)
SELECT
    NOW(),
    n,
    LEFT('123456789', 5 + n % 5),
    (CASE n % 2 WHEN 0 THEN TRUE ELSE FALSE END)
FROM GENERATE_SERIES(1, 1000000) gs(n);

Проверим еще раз ее размер и получим все те же 50МБ:

SELECT pg_size_pretty(pg_total_relation_size('good_table')); -- 50 MB

Давайте обновим у всех записей поле is_active на FALSE (выберем только те записи, у которых is_active = TRUE):

UPDATE good_table
SET is_active = FALSE
WHERE is_active;

Посмотрим на размер таблицы:

SELECT PG_SIZE_PRETTY(PG_RELATION_SIZE('good_table')); -- 75 MB

Откуда взялось еще 25 MB данных, мы же обновили только одно поле, тот самый bool, который занимает 1 байт? Но если присмотреться повнимательнее, видно, что увеличение размеры таблицы пропорционально количеству обновленных записей - 50%.
Основная причина - MVCC (Multiversion Concurrency Control):

• Старая версия строки остаётся на диске как “мертвый кортеж”
• Новая версия записывается в свободное пространство страницы (или новую страницу)
• Индексы пересоздаются для новой версии

Давайте обновим данные еще раз, перепишем все флаги is_active на TRUE:

UPDATE good_table
SET is_active = TRUE
WHERE is_active = FALSE;

Посмотрим на размер таблицы:

SELECT PG_SIZE_PRETTY(PG_RELATION_SIZE('good_table')); -- 100 MB

Давайте обновим данные еще раз, перепишем все флаги is_active на FALSE:

UPDATE good_table
SET is_active = FALSE
WHERE is_active;

Посмотрим на размер таблицы:

SELECT PG_SIZE_PRETTY(PG_RELATION_SIZE('good_table')); -- 100 MB

При повторном обновлении рост прекратился: третьи версии строк записались в области, освобожденные первыми версиями, демонстрируя главное преимущество MVCC — повторное использование ‘мертвого’ пространства без расширения файлов.

Все что необходимо сделать - прибраться за собой:

VACUUM FULL good_table;
REINDEX TABLE good_table;
SELECT PG_SIZE_PRETTY(PG_RELATION_SIZE('good_table')); -- 50 MB

Золотые правила оптимизации

1. Порядок колонок влияет на размер таблиц до 30%.
   • Группируйте столбцы по размеру выравнивания.
   • NULL-колонки в конец, занимают только 1 бит в заголовке.
2. TOAST автоматически решает проблему больших данных, но требует настройки:

   ALTER TABLE logs ALTER COLUMN payload SET STORAGE EXTERNAL;


3. Используйте VACUUM FULL после массовых изменений:

   VACUUM (FULL, ANALYZE) table_name;


4. Проверяйте через pg_column_size:

   SELECT pg_column_size(ROW(your_columns)) FROM table_name LIMIT 1;


5. Проверяйте через pageinspect:

   CREATE EXTENSION pageinspect;

   -- Заголовок страницы
   SELECT * FROM page_header(get_raw_page('table_name', 0));
   -- lsn = '0/E92510B0' AND checksum = 0 AND lower = 292 AND flags = 4 AND version = 4 AND pagesize = 8192 AND upper = 304 AND special = 8192 AND prune_xid = '0'


6. Выравнивание данных зависит от архитектуры процессора (на x86_64 актуальны 8-байтные границы).

Домашнее задание

SELECT PG_COLUMN_SIZE(ROW(1::SMALLINT, TRUE, 1::BIGINT));
SELECT PG_COLUMN_SIZE(ROW (TRUE, gen_random_uuid()));
SELECT PG_COLUMN_SIZE(ROW (NULL::bool, ''::text)) - 24;
